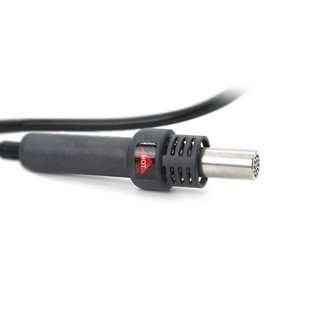

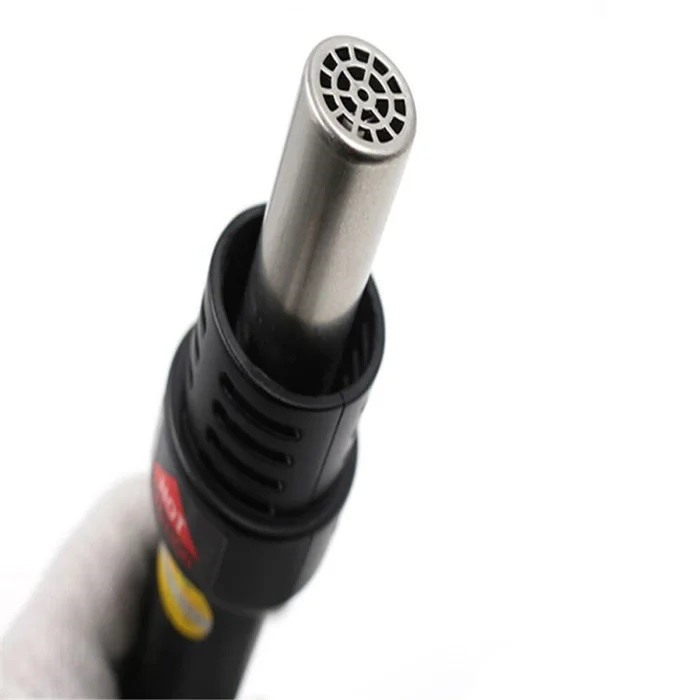

دسته هیتر کوییک 700 – دسته هیتر 3 سیم کوییک Quick 700 ساخت کشور چین و کمپانی Quick می باشد. دسته هیتر یا نازل یکی از خروجی های دستگاه هیتر است. نازل قسمتی از دستگاه است که همانند سشوار عمل کرده و هوای گرم را به بیرون منتقل می کند. نازل های کوچک تر مناسب قطعات کوچک تر هستند و قطعات بزرگ تر نازل های بزرگتری را نیاز دارند. از نازل ها برای مونتاژ قطعات smd و یا دمونتاژ قطعات استفاده می شود.
مشخصات دسته هیتر 3 سیم کوییک Quick 700
| برند |
Quick |
| مدل سازگار |
Quick 700 |
| کشور مبدا برند |
چین |
| رنگ |
مشکی |
| تعداد سیم |
سه |
| جنس |
فلز و پلاستیک |
علائم خرابی دسته هیتر
- خارج شدن باد سرد از خروجی هیتر.
- نمایشگر دستگاه به حالت سه خط فاصله نمایش داده می شود (- – -) یا اینکه دستگاه در حالت استندبای متوقف می شود.
- نمایشگر دستگاه به حالت (S-E) چشمک زن نمایش داده می شود.
- خطای H-E به معنی از کار افتادن المنت حرارتی و دیگر قسمت های الکتریکی مربوطه می باشد.
- خطای H-E (چشمک زن) یعنی المنت حرارتی دما از کنترل خارج شده است.
نکات مورد توجه برای جلوگیری از خرابی دسته هیتر
در قسمت کناری جعبه هیتر و هویه های کوییک 706 و 706wplus پایه ی مخصوص نگهدارنده ی دسته هیتر قرار می گیرد.
این پایه که به صورت نیم دایره طراحی شده است به عنوان قطع کن اتوماتیک عمل کرده و باعث دوام و عمر بیشتر دسته هیتر می شود.
به صورتی که شما بعد از استفاده از نازل هیتر آن را بر روی پایه ی دسته هیتر قرار می دهید و دستگاه به صورت خودکار شروع به سرد کردن دسته هیتر و کاهش دمای آن می کند.
تا جایی که هیتر به صورت کامل خاموش شده و به حالت استندبای می رود.
نکته ی دیگری که تعمیرکاران موبایل باید حین استفاده از دسته هیتر کوییک مورد توجه قرار دهند این است که زمان استفاده از هیتر و زمانی که درجه حرارت المنت هیتر زیاد است، به دسته هیتر ضربه ی ناگهانی وارد نکنند تا باعث پارگی المنت دسته هیتر نشوند.
تعویض دسته هیتر به چه صورت است؟
اگر فقط المنت هیتر دچار ایراد شده و شما باد گرم ندارید باید دسته هیتر را باز کنید و المنت دسته را تعویض کنید.
ولی اگر دسته هیتر به صورت کامل خراب شده و قابل استفاده نیست می توانید با خرید دسته هیتر یدکی کوییک، به سادگی جعبه ی هیتر و هویه را باز کرده و فیش های اتصال دسته هیتر خراب را جدا نموده و فیش های دسته هیتر سالم را جایگزین کنید.
اگر ابزار مورد نیاز برای تعویض دسته هیتر را ندارید می توانید برای تعویض دسته هیتر به تعمیرکاران معتبر وسایل الکترونیکی مراجعه کنید.
تعویض المنت حرارتی دستگاه
پس از خراب شدن این المنت، صبر کنید تا سرد شود سپس قسمت های آن را باز کنید و شروع به تعویض قطعات آن کنید. لطفا از المنت های اصل برای تعویض استفاده کنید در غیر این صورت دستگاه خراب شده یا به درستی کار نخواهد کرد. ضمنا به قطبیت سنسورها دقت کنید و آنها را اشتباه وصل نکنید.
المنت حرارتی از جنس سرامیک است و به راحتی خراب می شود بنابراین به آن فشار وارد نکنید.
